La ingeniería de puentes y caminos constituye una rama fundamental de la ingeniería civil que se dedica al diseño, construcción y mantenimiento de infraestructuras viales esenciales para el desarrollo socioeconómico de las sociedades. Esta disciplina combina principios de mecánica estructural, geotecnia, hidráulica y materiales de construcción para crear soluciones que conecten territorios y faciliten el transporte de personas y mercancías.
Definición de Puentes en Ingeniería Civil
Un puente, desde la perspectiva de la ingeniería civil, se define como una estructura diseñada para salvar obstáculos naturales o artificiales, permitiendo el paso continuo de una vía de comunicación. Estos obstáculos pueden incluir ríos, valles, carreteras existentes, líneas férreas o cualquier depresión del terreno que interrumpa la continuidad de un camino.
Características Fundamentales de los Puentes
Los puentes deben cumplir con criterios específicos que garanticen su funcionalidad y seguridad:
Capacidad Estructural: Deben soportar las cargas permanentes (peso propio, pavimento, aceras) y las cargas variables (tráfico vehicular, peatonal, efectos climáticos) de manera segura y eficiente.
Durabilidad: Están diseñados para mantener su integridad estructural durante décadas, típicamente entre 50 a 100 años, resistiendo los efectos del tiempo, la corrosión y el uso continuo.
Funcionalidad: Deben proporcionar un paso cómodo y seguro, manteniendo las características geométricas de la vía que conectan, incluyendo ancho, pendiente y radio de curvatura adecuados.

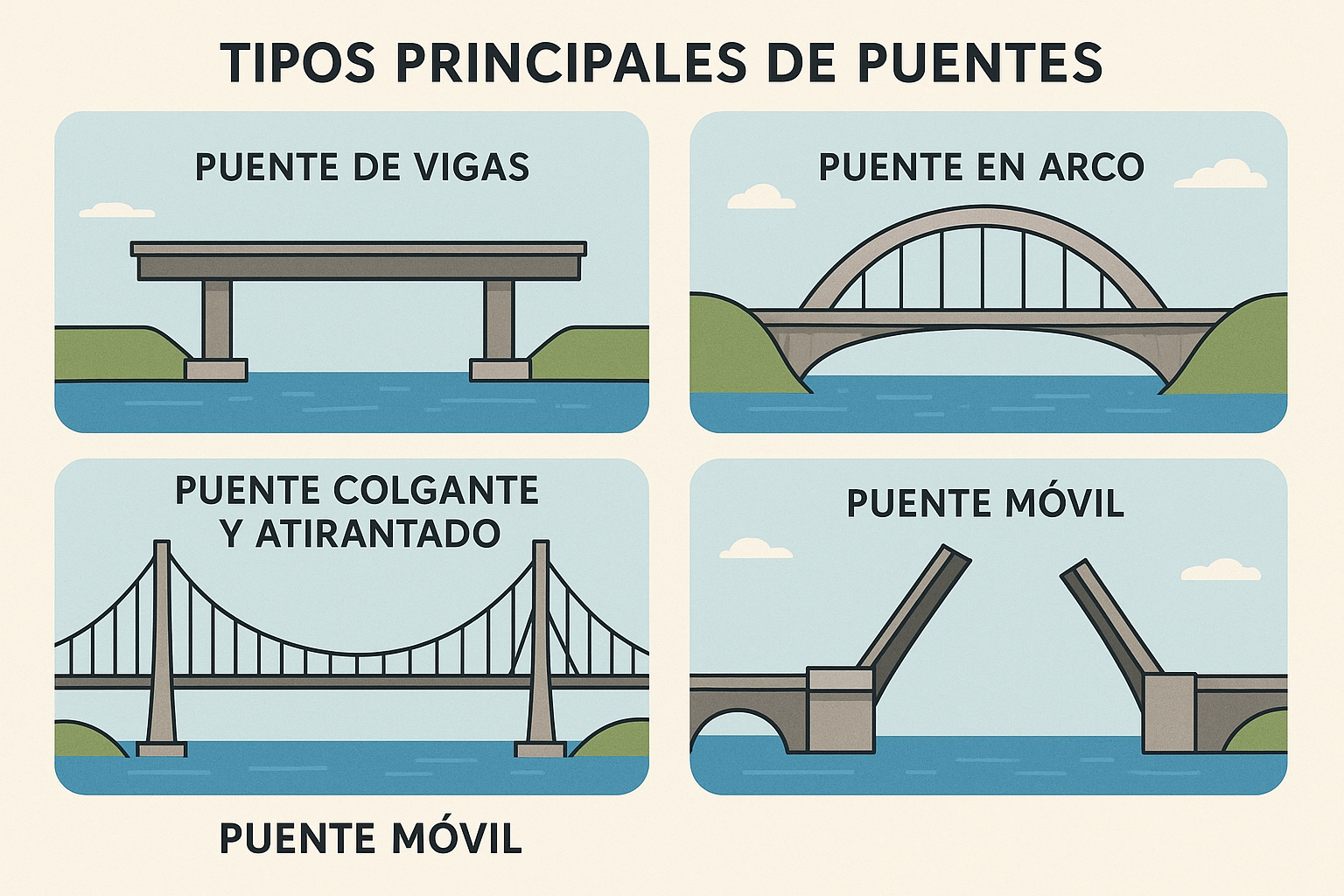

Tipos Principales de Puentes
Puentes de Vigas
Los puentes de vigas son las estructuras más simples y comunes en la ingeniería de puentes. Consisten en elementos horizontales (vigas) que se apoyan en soportes verticales (pilares o estribos). Las vigas trabajan principalmente a flexión, transfiriendo las cargas hacia los apoyos mediante momentos flectores y fuerzas cortantes.
Puentes en Arco
Estas estructuras aprovechan la forma geométrica del arco para transmitir las cargas principalmente por compresión hacia los apoyos. Son especialmente eficientes para salvar grandes luces con materiales que resisten bien la compresión, como la mampostería, el concreto y el acero.
Puentes Colgantes y Atirantados
Los puentes colgantes utilizan cables principales suspendidos entre torres para soportar el tablero mediante cables verticales o péndolas. Los puentes atirantados emplean cables inclinados que van directamente desde las torres al tablero, creando un sistema estructural altamente eficiente para grandes luces.
Puentes Móviles
Diseñados para permitir el paso de embarcaciones o trenes, incluyen puentes levadizos, giratorios y basculantes. Incorporan sistemas mecánicos o hidráulicos para su operación.
Ingeniería de Caminos: Fundamentos
La ingeniería de caminos se ocupa del diseño geométrico, estructural y funcional de las vías terrestres. Esta disciplina abarca desde senderos rurales hasta autopistas de alta velocidad, considerando aspectos de seguridad, economía y sostenibilidad ambiental.
Elementos del Diseño Geométrico
Alineamiento Horizontal: Define la proyección horizontal del eje de la carretera, incluyendo tramos rectos y curvas circulares y de transición. Los radios de curvatura deben ser apropiados para la velocidad de diseño.
Alineamiento Vertical: Establece las pendientes y curvas verticales del perfil longitudinal de la carretera. Las pendientes máximas se determinan según el tipo de vehículo y las condiciones topográficas.
Sección Transversal: Define el ancho de calzada, bermas, taludes y cunetas. Incluye la corona, que es la curvatura transversal para el drenaje superficial.
Diseño Estructural del Pavimento
El pavimento es la estructura multicapa que proporciona una superficie de rodadura adecuada y distribuye las cargas del tráfico hacia el suelo de fundación.
Pavimentos Flexibles: Compuestos por capas de material granular y una superficie asfáltica. La distribución de cargas se realiza mediante la flexión de todas las capas.
Pavimentos Rígidos: Utilizan losas de concreto hidráulico como capa de rodadura. La rigidez de la losa distribuye las cargas sobre un área mayor del suelo de fundación.
Pavimentos Semirrígidos: Combinan características de ambos tipos, típicamente con una base tratada con cemento y una superficie asfáltica.
Proceso de Diseño y Construcción
Estudios Preliminares
Antes del diseño detallado, se realizan estudios topográficos, geológicos, geotécnicos, hidrológicos y de tráfico. Estos estudios proporcionan la información fundamental para la toma de decisiones de diseño.
Estudios Topográficos: Determinan la configuración del terreno y permiten el desarrollo del diseño geométrico.
Estudios Geotécnicos: Evalúan las propiedades mecánicas del suelo y la roca, fundamentales para el diseño de cimentaciones y estabilidad de taludes.
Estudios Hidrológicos e Hidráulicos: Analizan los patrones de drenaje y dimensionan las obras de drenaje necesarias.
Estudios de Tráfico: Determinan las características del tráfico actual y proyectado, base para el diseño estructural y geométrico.
Fase de Diseño
El diseño integra todos los estudios preliminares en una solución técnica y económicamente viable. Se utilizan software especializado para el análisis estructural, diseño geométrico y optimización de recursos.
Análisis Estructural: Se determinan las solicitaciones (momentos, cortantes, axiales) en todos los elementos estructurales bajo diferentes combinaciones de carga.
Diseño por Resistencia: Se dimensionan los elementos para que su capacidad resistente supere las solicitaciones de diseño con factores de seguridad apropiados.
Verificación por Servicio: Se verifica que las deformaciones y vibraciones se mantengan dentro de límites aceptables para el uso normal.
Construcción y Control de Calidad
La construcción requiere supervisión técnica especializada y control de calidad riguroso. Se verifican las propiedades de los materiales, la geometría de los elementos construidos y el cumplimiento de las especificaciones técnicas.
Materiales de Construcción
Concreto
El concreto es el material más utilizado en puentes debido a su versatilidad, durabilidad y economía. El concreto reforzado combina la resistencia a compresión del concreto con la resistencia a tracción del acero de refuerzo.
Concreto Convencional: Para aplicaciones generales con resistencias típicas entre 210 y 350 kg/cm².
Concreto de Alta Resistencia: Con resistencias superiores a 420 kg/cm², utilizado en elementos esbeltos o altamente solicitados.
Concreto Pretensado: Incorpora acero de alta resistencia tensado antes del fraguado, permitiendo estructuras más eficientes y de mayor luz.
Acero Estructural
El acero ofrece alta resistencia tanto a tracción como a compresión, permitiendo estructuras más ligeras y de mayor luz. Requiere protección contra la corrosión mediante pintura o galvanizado.
Acero al Carbono: Para aplicaciones generales con resistencias entre 2,500 y 4,200 kg/cm².
Acero de Alta Resistencia: Con resistencias superiores a 5,000 kg/cm², utilizado en estructuras especiales.
Acero Resistente a la Intemperie: Con aleaciones especiales que forman una pátina protectora, reduciendo el mantenimiento.
Materiales Compuestos
Los materiales compuestos, como las fibras de carbono y vidrio, ofrecen excelente resistencia a la corrosión y alta resistencia específica, aunque con mayor costo inicial.
Consideraciones de Mantenimiento
El mantenimiento preventivo es esencial para preservar la integridad y funcionalidad de puentes y caminos. Incluye inspecciones regulares, limpieza de sistemas de drenaje, reparación de fisuras menores y renovación de pinturas protectoras.
Inspecciones Estructurales
Las inspecciones deben realizarse por personal calificado siguiendo protocolos establecidos. Se clasifican en inspecciones rutinarias (anuales), principales (cada cinco años) y especiales (después de eventos extraordinarios como sismos o inundaciones).
Rehabilitación y Refuerzo
Cuando las inspecciones detectan deterioro significativo, pueden requerirse trabajos de rehabilitación o refuerzo. Estas intervenciones pueden incluir reparación de concreto, reemplazo de apoyos, refuerzo con materiales compuestos o ampliación de la capacidad estructural.
Innovaciones Tecnológicas
La ingeniería de puentes y caminos continúa evolucionando con nuevas tecnologías y materiales. El uso de software de modelado avanzado, sensores de monitoreo estructural, materiales inteligentes y técnicas de construcción industrializada están transformando la práctica profesional.
Monitoreo Estructural
Los sistemas de monitoreo continuo utilizan sensores para medir deformaciones, vibraciones y otros parámetros estructurales en tiempo real, permitiendo la detección temprana de problemas y la optimización del mantenimiento.
Construcción Sostenible
La incorporación de criterios de sostenibilidad incluye el uso de materiales reciclados, técnicas de construcción que minimizan el impacto ambiental y diseños que consideran el ciclo de vida completo de las estructuras.
Conclusión
La ingeniería de puentes y caminos representa una disciplina técnica compleja que requiere la integración de múltiples especialidades para crear infraestructuras seguras, funcionales y duraderas. El desarrollo continuo de nuevos materiales, técnicas de análisis y métodos constructivos permite enfrentar los desafíos crecientes de conectividad, sostenibilidad y resiliencia que demanda la sociedad moderna.
El éxito en esta disciplina requiere no solo conocimiento técnico sólido, sino también la capacidad de integrar consideraciones económicas, ambientales y sociales en soluciones innovadoras que sirvan a las comunidades durante décadas. La formación continua y la actualización en nuevas tecnologías son esenciales para los profesionales que buscan contribuir al desarrollo de infraestructuras que soporten el crecimiento y bienestar de las sociedades.
