El drenaje adecuado en carreteras es un aspecto fundamental para garantizar su estabilidad, durabilidad y transitabilidad. Uno de los elementos esenciales en el sistema de drenaje longitudinal son las cunetas, encargadas de captar y evacuar las aguas superficiales que pueden provenir de precipitaciones o terrenos adyacentes. En este artículo, exploraremos su función, tipos y criterios de diseño para su correcta implementación.
Importancia del Drenaje Longitudinal en Carreteras
El agua que fluye sobre la superficie de una carretera debe ser encauzada y evacuada de manera eficiente para evitar daños en la estructura vial. Una acumulación excesiva de agua puede deteriorar la calzada, comprometer la seguridad del tránsito y reducir la vida útil del pavimento.
Las cunetas desempeñan un papel crucial en este proceso, al proporcionar un canal de recolección y conducción de agua de manera controlada, evitando erosión y afectaciones a la infraestructura vial.
Definición y Ubicación de las Cunetas
Las cunetas son zanjas longitudinales situadas en los extremos de la calzada, diseñadas para recibir y canalizar las aguas fluviales provenientes de la propia carretera. Estas pueden encontrarse en los laterales de la vía o en otras disposiciones según las necesidades del proyecto vial.
Su ubicación más común es:
- A ambos lados de la carretera, en zonas de corte.
- En áreas con taludes superiores que aporten agua superficial.
- A lo largo de la base de taludes para interceptar flujos descendentes.

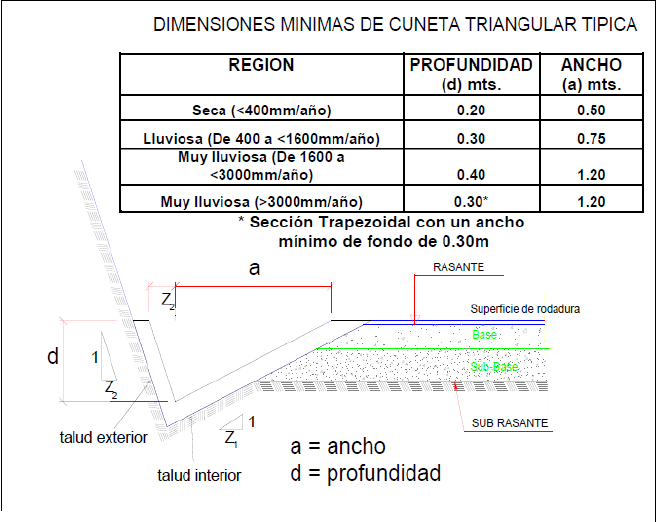

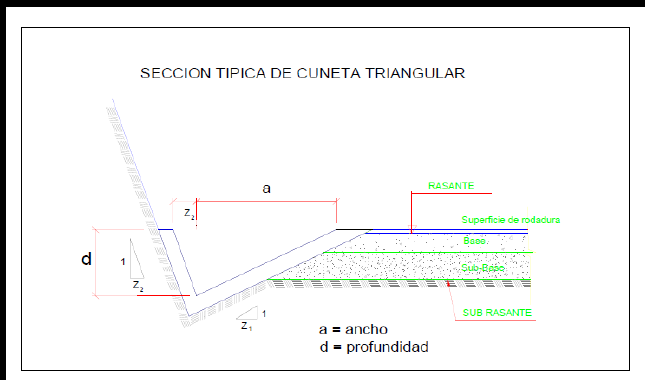

El encuentro de la superficie de rodadura con el talud interno de la cuneta, debe ser tal que la superficie de rodadura (concreto asfáltico, etc.) no cubra todo el espesor de pared de la cuneta, tal como se aprecia en la figura Nº. 2.

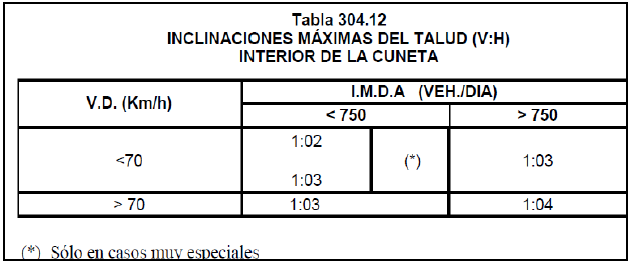

La inclinación del talud interior de la cuneta (V/H) (1:Z1) dependerá, por condiciones de seguridad, de la velocidad y volumen de diseño de la carretera, Índice Medio Diario Anual IMDA (veh/día); según lo indicado en la Tabla Nº 304.12 del Manual de Diseño geométrico DG-2001.
La inclinación del talud exterior de la cuneta (V/H) (1:Z2) será de acuerdo al tipo de inclinación considerada en el talud de corte.

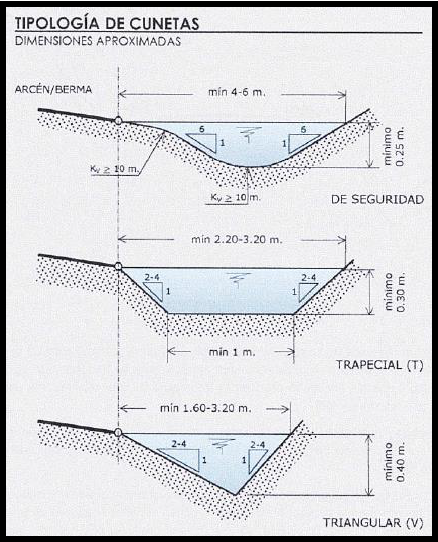

Tipos de Cunetas y Materiales de Construcción
Existen diversos tipos de cunetas según su forma y materiales de construcción:
- Forma de la sección transversal:
- Triangulares: Preferidas por su eficiencia hidráulica y estabilidad.
- Trapezoidales: Utilizadas en terrenos con mayor necesidad de conducción de agua.
- Rectangulares: Empleadas en zonas urbanas o donde se requiere mayor capacidad de drenaje.
- Materiales de Construcción:
- Concreto vaciado en sitio: Mayor durabilidad y resistencia a la erosión.
- Concreto prefabricado: Fácil instalación y calidad uniforme.
- Mampostería de piedra: Requiere verificación de velocidades de flujo.
- Geomembrana bituminosa: Alternativa para evitar filtraciones y mejorar la impermeabilidad del sistema de drenaje.
Diseño de Cunetas y Consideraciones Técnicas
El diseño de cunetas debe cumplir con ciertos criterios técnicos para garantizar su correcto funcionamiento:
- Dimensiones adecuadas: La anchura y profundidad deben permitir la conducción eficiente del agua sin riesgo de desbordamiento.
- Pendiente del talud: La inclinación depende del tipo de suelo y de la velocidad de flujo esperada.
- Longitud de la cuneta: En regiones secas, la longitud máxima recomendada es de 250 metros, mientras que en zonas lluviosas se sugiere reducirla a 200 metros.
- Desagüe: Se realiza a través de alcantarillas de alivio, cuyo emplazamiento debe evaluarse cuidadosamente para evitar impactos en áreas agrícolas o viviendas cercanas.
Desagüe de las Cunetas
La descarga de agua de las cunetas se efectuará por medio de alcantarillas de alivio. En región seca o poca lluviosa la longitud de las cunetas será de 250m como máximo, las longitudes de recorridos mayores deberán justificarse técnicamente; en región muy lluviosa se recomienda reducir esta longitud máxima a 200m. Salvo justificaciones técnicas, cuando se tenga presencia de áreas agrícolas, viviendas ubicadas sobre el talud inferior de la carretera que pueden ser afectadas por descargas de alcantarillas de alivio. En este aspecto, el proyectista deberá realizar una evaluación exhaustiva para ubicar adecuadamente los puntos de descarga de alcantarillas de alivio sin afectar la propiedad adyacente.
Revestimiento de Cunetas: Prevención de Erosión
Para evitar la erosión del suelo y filtraciones que deterioren el pavimento, es recomendable revestir las cunetas con materiales resistentes. Según las condiciones del terreno y la velocidad del flujo, el revestimiento puede ser:
- Concreto de resistencia f’c = 175 kg/cm² y espesor de 0.075m.
- Mampostería de piedra, previa verificación de la velocidad del agua.
El revestimiento permite mejorar la durabilidad de la cuneta y optimizar su desempeño en la conducción de aguas superficiales.
Conclusión
El drenaje longitudinal en carreteras, a través del diseño eficiente de cunetas, es esencial para evitar problemas estructurales y garantizar la seguridad vial. La correcta selección del tipo de cuneta, sus materiales y revestimiento, junto con una evaluación técnica adecuada, contribuirá a un sistema de drenaje óptimo que prolongue la vida útil de la infraestructura vial y minimice los efectos negativos del agua sobre la carretera.
