Altimetría en la Topografía: Fundamentos y Procedimientos

Altimetría en la Topografía. La altimetría es una rama fundamental de la topografía que se encarga de estudiar y representar la altura de los puntos sobre la superficie terrestre con respecto a un plano de referencia horizontal. Esta disciplina, junto con la planimetría en topografía, conforma los pilares de la representación tridimensional del terreno, permitiendo una comprensión precisa de su morfología.

Gracias a los avances tecnológicos y a la formación impartida en instituciones como SENCICO, la altimetría se ha convertido en una herramienta esencial para generar planos topográficos de un terreno, establecer cotas y niveles, y diseñar obras de arquitectura y topografía. Su aplicación abarca desde levantamientos rurales hasta topografía de terrenos urbanos complejos, donde se requiere precisión milimétrica.

En el ámbito práctico, la altimetría se apoya en instrumentos como los teodolitos topográficos, estaciones totales y niveles automáticos, que permiten la obtención de datos para elaborar perfiles, planos de topografía, curvas de nivel y modelados digitales del terreno. Estos insumos son indispensables para la planificación vial, edificación, saneamiento y otras especialidades de la ingeniería civil.

Este artículo desarrolla de forma técnica y descriptiva los principios, procedimientos y métodos de la altimetría, abarcando desde la toma de datos en campo hasta la elaboración de representaciones gráficas, incorporando conceptos como estacas en topografía, métodos de nivelación, y el uso de coordenadas en la generación de topografía plana y tridimensional.

1. ¿Qué es la Altimetría?

La altimetría es la disciplina dentro de la topografía que se enfoca en determinar las diferencias de altura entre puntos sobre la superficie terrestre. A diferencia de la planimetría, que se limita a representar las posiciones en el plano horizontal (X, Y), la altimetría introduce la tercera dimensión (Z), permitiendo así una representación completa del terreno.

El objetivo principal de la altimetría es establecer cotas, también conocidas como altitudes o elevaciones. Estas cotas se calculan con respecto a un plano de referencia, que comúnmente es el nivel medio del mar. Una correcta determinación altimétrica es esencial para la planificación y ejecución de obras civiles, agrícolas, hidráulicas y de infraestructura urbana.

Esta información altitudinal es usada para elaborar curvas de nivel, secciones transversales, perfiles longitudinales, y para definir pendientes naturales o diseñadas. La altimetría es especialmente crítica en la construcción de carreteras, ferrocarriles, canales de riego y sistemas de drenaje, donde una mínima variación en las pendientes puede afectar significativamente el funcionamiento del proyecto.

Además, permite el modelado tridimensional del terreno, esencial en sistemas de información geográfica (SIG), diseño asistido por computadora (CAD), y análisis de riesgo geotécnico. La precisión altimétrica influye directamente en la toma de decisiones técnicas, en el cálculo de volúmenes de corte y relleno, y en la estabilidad de estructuras construidas.

2. Objetivos de la Altimetría

La altimetría cumple funciones clave dentro de la ingeniería, siendo sus objetivos principales los siguientes:

1. Determinar diferencias de nivel entre puntos: Esta es la función esencial de todo trabajo altimétrico. Conocer cuánto sube o baja un terreno entre dos puntos permite planificar adecuadamente movimientos de tierra, drenajes o pendientes mínimas necesarias para el escurrimiento de agua.

2. Establecer una red altimétrica con cotas conocidas: A través de métodos como la nivelación geométrica, se crean puntos de control altimétrico (benchmarks) que sirven como referencia permanente para proyectos actuales y futuros. Estos puntos se instalan físicamente y se documentan en planos y bases de datos topográficos.

3. Facilitar el diseño de infraestructura basada en pendientes y elevaciones: Las obras civiles requieren plataformas niveladas o inclinadas con pendientes específicas. Por ejemplo, en redes de saneamiento es vital que la pendiente sea suficiente para garantizar el flujo por gravedad sin llegar a velocidades erosivas.

4. Representar el relieve en planos mediante técnicas gráficas: Las curvas de nivel y perfiles altimétricos permiten una interpretación visual clara del relieve, mostrando zonas altas, valles, taludes, pendientes suaves o abruptas. Esta representación es imprescindible en la fase de diseño y análisis del terreno.

5. Contribuir a la planificación urbana y rural: En urbanismo, la altimetría permite establecer plataformas para edificaciones, determinar riesgos de anegamiento y definir niveles de pisos terminados. En zonas rurales, facilita el diseño de terrazas agrícolas, canales de riego o caminos rurales.

3. Equipos Utilizados en Altimetría

Los instrumentos usados en altimetría han evolucionado con el tiempo, desde herramientas ópticas simples hasta equipos electrónicos de alta precisión. A continuación, se describen los principales equipos utilizados en los trabajos de levantamiento altimétrico:

Nivel óptico (o de burbuja): Es un instrumento tradicional que utiliza un sistema óptico con nivel de burbuja para alinear la línea de visión horizontal. Se emplea con estadales graduados para determinar diferencias de nivel. Aunque es manual, sigue siendo confiable y económico, especialmente para trabajos de corta distancia y alta precisión.

Nivel digital: Similar al óptico, pero con sensores electrónicos que detectan patrones codificados en estadales especiales. Este equipo permite lecturas automáticas, minimiza errores humanos y registra datos de forma digital. Es ideal para trabajos de precisión como nivelaciones urbanas o control de deformaciones.

Estación total: Este instrumento combina teodolito electrónico y distanciómetro. Mide ángulos y distancias y permite obtener coordenadas tridimensionales, incluyendo cotas, mediante cálculos trigonométricos. Su versatilidad y precisión lo hacen indispensable en proyectos topográficos de mediana a gran escala.

Receptores GNSS (Sistema Global de Navegación por Satélite): Usados con tecnología RTK (Real Time Kinematic), permiten obtener coordenadas con precisiones centimétricas, incluyendo la altura elipsoidal. Son útiles en grandes extensiones, zonas rurales o de difícil acceso. Aunque menos precisos en la componente vertical comparado con la nivelación, su rapidez y cobertura compensan estas limitaciones.

Dron con LIDAR o fotogrametría: Tecnologías modernas que permiten obtener modelos digitales del terreno mediante imágenes aéreas o sensores láser. Aportan gran cantidad de puntos altimétricos en poco tiempo, siendo ideales para zonas extensas o de difícil acceso.

4. Métodos de Levantamiento Altimétrico

La altimetría puede realizarse mediante distintos métodos, dependiendo del terreno, la precisión requerida y los recursos disponibles. Estos métodos se agrupan principalmente en tres categorías: nivelación geométrica, nivelación trigonométrica y altimetría GNSS. Cada uno tiene ventajas, limitaciones y aplicaciones específicas.

4.1 Nivelación geométrica

Es el método más preciso y tradicional. Consiste en establecer diferencias de altura entre puntos mediante un nivel (óptico o digital) y un estadal graduado. Se basa en líneas de mira horizontales, y la diferencia entre la lectura hacia atrás (punto de partida) y la lectura hacia adelante (punto siguiente) da como resultado el desnivel entre ambos.

Las operaciones se clasifican en:

• Nivelación simple: Utilizada para determinar la altura entre dos puntos sin intermedios.

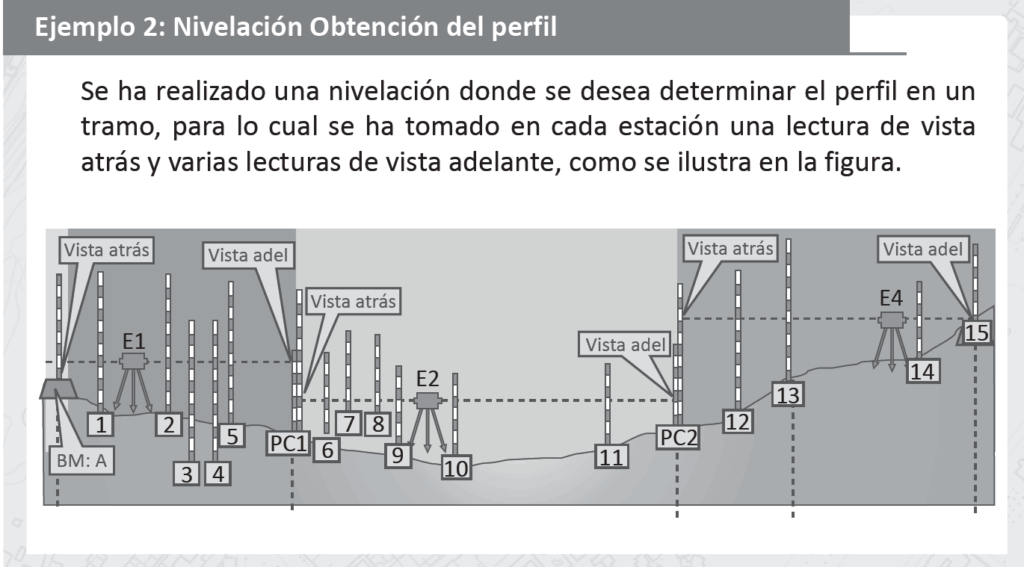

• Nivelación compuesta: Involucra una serie de estaciones de nivel que permiten llevar cotas entre puntos lejanos.
• Nivelación de ida y vuelta: Se realiza el recorrido en ambas direcciones para detectar errores y calcular una media más precisa.

La nivelación geométrica se utiliza en obras que exigen alta exactitud, como plataformas industriales, túneles, represas y estructuras de gran escala.

4.2 Nivelación trigonométrica

Este método utiliza principios de trigonometría para calcular las diferencias de altura, midiendo ángulos verticales y distancias inclinadas entre puntos. Se emplea comúnmente con estaciones totales, ya que estas permiten registrar datos angulares y distancias simultáneamente.

El método es útil en terrenos montañosos, inaccesibles o cuando se requiere rapidez. Aunque su precisión es menor que la nivelación geométrica, puede ser compensada con procedimientos de control y redundancia.

4.3 Altimetría GNSS

El uso de sistemas GNSS permite obtener coordenadas tridimensionales (latitud, longitud y altitud elipsoidal). A través de la corrección diferencial (RTK), se logra una precisión vertical aceptable para levantamientos catastrales, agrícolas y de infraestructura rural.

Aunque la precisión vertical del GNSS suele ser menor a la horizontal, para muchos fines ingenieriles resulta suficiente, especialmente si se combinan con otros métodos para calibración y verificación de cotas.

5. La Poligonal como Técnica de Apoyo en Altimetría

La poligonal es una técnica fundamental en topografía, tanto en planimetría como en altimetría. Consiste en una secuencia de puntos interconectados mediante líneas rectas, cuyos ángulos y distancias se miden con precisión. Si bien se asocia principalmente con la medición en el plano horizontal, también sirve como base para obtener información altimétrica confiable.

Tipos de poligonales:

• Poligonales cerradas: Forman un circuito completo. Permiten cerrar cálculos y aplicar controles rigurosos de error. Son ideales para levantamientos de zonas urbanas o proyectos de gran precisión.
• Poligonales abiertas: No forman un lazo cerrado. Se emplean en proyectos lineales como carreteras, canales o líneas de transmisión eléctrica. Requieren puntos de partida y llegada bien definidos para poder aplicar métodos de compensación de errores.

Aplicación en altimetría

Cada vértice de la poligonal puede convertirse en un punto de control altimétrico si se le asigna una cota conocida o calculada mediante nivelación. Desde estos vértices, es posible extender la altimetría al resto del terreno. Además, los datos altimétricos pueden ser interpolados entre puntos mediante curvas de nivel o modelos digitales.

Es común que en obras civiles, la poligonal sirva de base para toda la topografía del proyecto, integrando datos planimétricos y altimétricos de forma coherente. La correcta ejecución de una poligonal, con control de cierre y compensación de errores, es garantía de precisión y confiabilidad en todo el trabajo topográfico.

6. Control y Compensación de Errores en Altimetría

El control de errores es una parte esencial de cualquier medición altimétrica. La naturaleza del trabajo topográfico implica múltiples fuentes de error que, si no se corrigen, pueden acumularse y generar resultados inexactos que afecten decisiones de diseño y construcción.

6.1 Errores en nivelación

• Errores instrumentales: Incluyen defectos en la calibración del nivel, burbuja descentrada, eje de colimación desalineado o prisma mal ajustado. Estos errores pueden introducir desviaciones sistemáticas si no se revisan periódicamente.
• Errores naturales: Factores externos como la refracción atmosférica (desviación de la línea de visión por diferencias de temperatura) y la curvatura de la Tierra (que genera una diferencia entre la línea de visión y el plano de referencia) afectan la precisión, especialmente en nivelaciones largas.
• Errores humanos: Lecturas incorrectas, mala verticalidad del estadal, registros equivocados o fallos en el asentamiento del instrumento pueden comprometer la calidad del trabajo.

6.2 Compensación de errores

Para garantizar resultados confiables, se aplican diversos métodos de control:

• Nivelación de ida y vuelta: Permite comparar resultados y calcular un promedio, minimizando errores accidentales.
• Cálculo del cierre altimétrico: Verifica la consistencia del levantamiento comparando la cota final calculada con la real. Un cierre aceptable indica que los errores están dentro de límites tolerables.
• Distribución proporcional de errores: En nivelaciones compuestas, el error de cierre se reparte en función de la distancia o número de estaciones, corrigiendo cotas intermedias.
• Método de los mínimos cuadrados: Utilizado en redes complejas de nivelación, permite ajustar el conjunto de datos buscando la solución más probable estadísticamente.

Un levantamiento altimétrico riguroso requiere implementar procedimientos de verificación en campo y gabinete, así como capacitación técnica del personal que realiza la medición.

7. Cálculo de Cotas y Representación del Terreno

El cálculo de cotas es el paso final y más importante de la altimetría, pues transforma los datos crudos de campo en información útil para ingeniería, planificación y diseño.

Cálculo de cotas

Las cotas se obtienen aplicando la fórmula:

Cota = cota de referencia ± diferencia de nivel

El signo dependerá de si el punto está más alto (se suma) o más bajo (se resta) respecto al punto de referencia.

Por ejemplo, si desde una cota conocida de 100.00 m se obtiene una diferencia de nivel de -1.50 m, la nueva cota será 98.50 m.

Representaciones gráficas altimétricas

• Curvas de nivel: Son líneas en un plano que unen puntos con igual cota. Su separación representa la pendiente del terreno; mientras más juntas están, mayor es la pendiente. Son esenciales para interpretar visualmente la topografía.
• Perfiles longitudinales: Muestran la altitud a lo largo de una línea, como una carretera, un canal o una tubería. Se utilizan para determinar rasantes y volúmenes de corte/llenado.
• Perfiles transversales: Se trazan perpendicularmente al perfil longitudinal y son útiles para analizar la sección del terreno y definir secciones tipo.
• Modelos digitales del terreno (MDT): Son representaciones tridimensionales generadas con software topográfico. Se utilizan para análisis hidrológicos, estudios ambientales, diseño vial, cálculo de volúmenes y simulaciones 3D.

Estas representaciones no solo sirven como insumos para diseño, sino también para presentaciones técnicas, simulaciones, y análisis de impacto ambiental y constructivo.

¿Quieres el desarrollo completo de un ejemplo como este?

Puedes adquirir el artículo técnico completo con todos los puntos desarrollados paso a paso. Ideal para estudiantes, profesionales y creadores de contenido.

📥 Acceder al Ejemplo Desarrollado

8. Aplicaciones de la Altimetría en Proyectos de Ingeniería

La altimetría es una herramienta transversal a casi todas las ramas de la ingeniería civil y la planificación territorial. Algunas de sus aplicaciones más destacadas son:

• Diseño vial: Permite definir la rasante óptima, calcular pendientes, y diseñar cortes y rellenos. Una pendiente mal calculada puede provocar problemas de escurrimiento o dificultar la circulación vehicular.
• Obras hidráulicas: Desde canales hasta represas, la altimetría es esencial para definir cotas de entrada, salida y almacenamiento de agua. En los sistemas de drenaje urbano, las cotas determinan el flujo por gravedad.
• Estudios geotécnicos: Las zonas con grandes diferencias de altura pueden ser propensas a deslizamientos. La altimetría ayuda a identificar taludes inestables y evaluar riesgos.
• Urbanismo: En el diseño de urbanizaciones, se requieren plataformas niveladas, análisis de evacuación de aguas pluviales y determinación de alturas relativas entre viviendas, veredas y calles.
• Agricultura de precisión: La altimetría permite conocer la pendiente del terreno para definir riego tecnificado, terrazas de cultivo o drenaje controlado.
• Defensa civil y gestión de riesgos: Los modelos altimétricos ayudan a prever inundaciones, avalanchas y otras amenazas naturales.

La correcta aplicación de la altimetría mejora la funcionalidad, seguridad y sostenibilidad de las obras de ingeniería.

9. Casos de uso con Estación Total

La estación total es uno de los equipos más versátiles y utilizados en levantamientos topográficos modernos. En altimetría, permite obtener elevaciones con precisión al combinar la medición de distancias inclinadas, ángulos verticales y coordenadas en tiempo real. Su funcionamiento se basa en principios trigonométricos que, bien aplicados, permiten determinar cotas incluso en terrenos escarpados o inaccesibles.

Funcionamiento en altimetría

Cuando se mide con estación total, el instrumento registra tres datos clave:

1. Altura del instrumento (AI): Es la distancia vertical entre el punto de estación y el eje óptico del equipo.
2. Ángulo vertical (α): Permite determinar si el punto está por encima o por debajo de la línea de mira.
3. Distancia inclinada (D): Es la distancia medida desde el instrumento hasta el prisma o punto objetivo.

Con estos valores, se aplica la fórmula:

Cota del punto = AI + D × sen(α) – altura del prisma

Esta ecuación permite calcular cotas relativas, que luego pueden ser referenciadas a una cota conocida para obtener cotas absolutas. La ventaja de este método es que puede realizarse desde una única estación, cubriendo gran cantidad de puntos en poco tiempo.

Aplicaciones prácticas

La estación total es indispensable en obras viales, edificaciones en ladera, plataformas industriales, líneas de conducción y estructuras en pendiente. Algunos casos de uso incluyen:

• Levantamiento de perfiles topográficos a lo largo de una carretera o canal.
• Control de plataformas de cimentación en terrenos irregulares.
• Supervisión de rellenos y cortes mediante comparación entre mediciones previas y actuales.

Ventajas

• Alta precisión angular y en distancias.
• Capacidad para trabajar en zonas con obstáculos físicos o visuales.
• Registro digital inmediato de datos, exportables a software CAD y GIS.
• Reducción de personal en campo, ya que puede operar con solo dos personas.

Consideraciones

El uso adecuado de la estación total requiere conocer y corregir factores como la colimación del equipo, compensación por inclinación, calibración periódica y corrección por altura del prisma. También se recomienda integrar los datos con métodos tradicionales para validar cotas y detectar posibles desviaciones sistemáticas.

10. Buenas Prácticas en Campo

Realizar un levantamiento altimétrico exitoso no solo depende de los equipos utilizados, sino también de la correcta ejecución de las tareas en campo. Las buenas prácticas permiten minimizar errores, optimizar recursos y obtener datos de alta calidad técnica. A continuación, se presentan recomendaciones clave que todo topógrafo e ingeniero debe considerar al realizar trabajos altimétricos.

Verificación y calibración de instrumentos

Antes de iniciar el trabajo, es indispensable:

• Verificar la burbuja de nivelación del equipo (ya sea nivel óptico, estación total o GNSS).
• Comprobar el centrado y la nivelación sobre el trípode.
• Revisar que el estadal esté en buen estado, con marcas legibles y sin deformaciones.
• En caso de nivel digital, asegurarse de que el estadal esté limpio y que el código de barras no esté dañado.

Una calibración deficiente puede generar errores sistemáticos en todas las mediciones, comprometiendo el resultado del levantamiento.

Procedimientos de medición

• Realizar lecturas hacia adelante y hacia atrás permite detectar y corregir errores por asentamiento del equipo o condiciones del terreno.
• El estadal debe mantenerse completamente vertical, lo que puede verificarse con nivel de burbuja incorporado.
• Se recomienda establecer estaciones de control intermedias si el recorrido es largo.
• Registrar condiciones climáticas (viento, lluvia, niebla, sol intenso) que puedan afectar la lectura o provocar refracción.

Registro de datos

• Llevar una libreta de campo o bitácora digital donde se registren sistemáticamente las lecturas, fecha, hora, personal, instrumento, y condiciones del entorno.
• Marcar adecuadamente los puntos medidos con estacas, pintura o picas numeradas, para evitar duplicidad o confusión.
• Asegurar respaldo digital de los datos en software especializado inmediatamente después de cada jornada.

Seguridad y logística

• Trabajar en equipo y establecer protocolos de señalización en campo.
• Usar equipos de protección personal: chalecos reflectantes, botas, guantes y casco.
• Considerar rutas de acceso, zonas de sombra, hidratación y tiempos de descanso.

Estas prácticas aseguran que el trabajo de campo sea seguro, preciso y confiable, lo cual se reflejará en la calidad de los planos, modelos y decisiones de ingeniería que se deriven del levantamiento.

Conclusión

La altimetría representa una herramienta esencial en todo proyecto de ingeniería civil, topografía y planificación territorial. Gracias a ella, se pueden conocer con precisión las características verticales del terreno, lo que permite diseñar, construir y mantener obras de infraestructura de manera segura, eficiente y funcional.

Desde métodos tradicionales como la nivelación geométrica, hasta soluciones tecnológicas avanzadas como GNSS y estaciones totales, la altimetría ha evolucionado manteniéndose como una disciplina técnica indispensable. Su correcta aplicación permite el diseño de rasantes viales, plataformas niveladas, sistemas hidráulicos eficientes y análisis geotécnicos confiables.

El conocimiento profundo de los procedimientos altimétricos, el control riguroso de errores y la aplicación de buenas prácticas en campo garantizan resultados de alta calidad. Además, la representación gráfica del relieve, ya sea mediante curvas de nivel, perfiles o modelos digitales, facilita la toma de decisiones y la comunicación técnica entre profesionales.

Este artículo ha sido elaborado integrando fundamentos teóricos, procedimientos prácticos y experiencia en campo, con el fin de servir como una guía clara y técnica para estudiantes, topógrafos, ingenieros y proyectistas. Dominar la altimetría es dominar el arte de comprender y transformar el terreno en soluciones constructivas viables y sostenibles.
